鼠标操纵视图

navigation类实现了通过操作鼠标，或者3D鼠标，触摸屏等操纵相机，包括Zooming, Panning, Rotating和Orbiting这几类。这里要求您安装Camera库，并且在程序中添加头文件cilcamera.h。

在Camera库中定义了类Navigation，您可以通过下面的方式声明一个指向navigation类型的智能指针对象。它包含了几种鼠标操作函数，通过这些操作，可以操控相机的位置、朝向和远近。

auto navigation = std::make_shared<Navigation>(camera, windowSize, boundingBox);
Navigating函数描述
mouseDown(position, button)记录下鼠标被按下时光标的位置和按键类型，button是一个整型数据，可取值0，1，2
mouseDrag(position)当button值为0，执行orbiting；当button值为1，执行panning；当button值为2时，执行rotating
mouseUp(position)将button值置为-1
wheel(position, direction)执行zooming
onUpdate您可以为onUpdate定义回调函数。程序中每次执行了相机操纵（orbiting, panning等）之后，会执行onUpdate的回调函数.

下面给出一个案例，应用了上面所有的Navigation函数，您执行这段程序后，就可以在窗口中使用鼠标自由操纵相机了。

首先您在视图区中创建一个渲染单元，首先您可以通过来自于geometry库中的_teapot接口，创建一个我们提供的几何teapot。然后使用材料接口_phoneMaterial，创建一个光照材料，与teapot共同组成了这个案例的渲染单元primitive。

    auto geometry = _teapot();
    auto material = _phong(_clr3(0.5, 0.6, 0.8));
    auto primitive = _primitive(geometry, material);

然后，我们组成渲染场景，详细说就是构造node，camera, pass和scene。我们使用home函数，自动将摄像机调整到一个合适的视角。


    auto node = _node({ primitive });
	auto camera = _camera();
	auto pass = _pass(node, background, camera);
	auto scene = _scene({ pass });

	auto boundingBox = geometry->boundingBox;
	*camera->orbitPoint = boundingBox->center();
	home(camera, *boundingBox, *background->size);

在window.cpp文件中，我们定义了一系列鼠标事件MouseEvent，它可以用来保存在窗口中使用鼠标的一系列行为，那么我们可以利用这些鼠标事件，与navigation对象的一系列函数共同参与到GLWindow的执行函数中。

在程序的最开始，我们就定义了一个GLWindow类对象window，GLWindow类的定义在/common/window.cpp文件中，所以您需要在程序开头引入window.h头文件。

最后，我们为以下window函数定义它的实际执行程序。

    window.onMouseDown = [&](MouseEvent* event) -> void {
		int button = 0;
		switch (event->button)
		{
		case MouseButton::Left: button = 0; break;
		case MouseButton::Middle: button = 1; break;
		case MouseButton::Right: button = 2; break;
		default: break;
		}
        // 执行mouseDown，记录下光标的位置，和button的值
		navigation->mouseDown(vec2(event->x, event->y), button);
	};

    window.onMouseDrag = [&](MouseEvent* event) -> void {
        // 执行mouseDrag，不同的button值对应不同的action，0:orbing, 1:panning, 2:rotating.
		navigation->mouseDrag(vec2(event->x, event->y));
	};

	window.onMouseUp = [&](MouseEvent* event) -> void {
		navigation->mouseUp(vec2(event->x, event->y));
	};

	window.onWheel = [&](WheelEvent* event) -> void {
		navigation->wheel(vec2(event->x, event->y), event->direction == Direction::Down);
	};

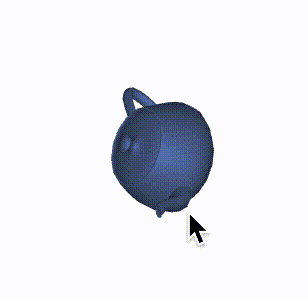

下面的动图中，给出了鼠标操作的效果：

navigation
