查看CAE切平面数据

在这个例子中， 我们继续使用visualizer库，调用addSlice接口，查看CAE数据的内部切平面的网格与物理分布。

texture

创建切平面过滤器​

我们首先创建一个抽取外表面数据的过滤器，并将外表面结果以Outline的属性呈现在视图区，方便我们看到内部的切平面。

再创建一个切平面过滤器，切平面默认经过模型中心点，并朝X-Y平面方向。

修改过滤器的属性​

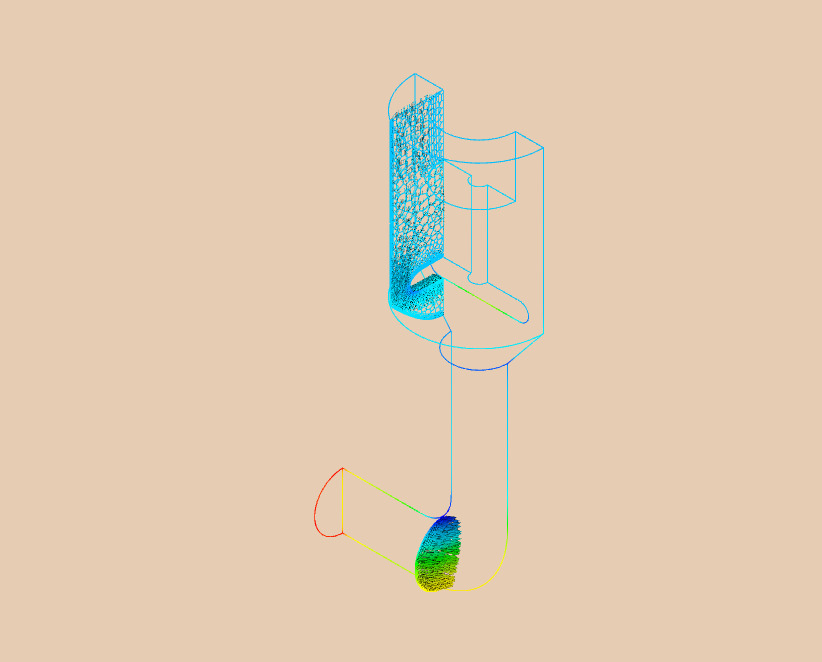

属性可以控制如何绘制过滤器产生的数据，比如下面，我们将切平面的呈现方式设为Wireframe，将Pressure标量场映射为云图去显示，并绘制所有节点上的速度矢量。

auto solution = openSolution("C:/illustrator/test/model/PuppetValve/PuppetValve.xml.case");

auto scenario = std::make_shared<Scenario>(solution);
// 分别创建两个Filter
{
    // 创建Filter，抽取外表面数据
    auto filter = scenario->addFringeSurface();
    // 修改Filter中的属性，设置display为Outline的属性
    filter->attributes()->display = PolygonAttributes::Display::Outline;
}
{
    // 创建一个切面
    auto filter = scenario->addSlice();
    // 修改属性，设置display为Wireframe的属性
    filter->attributes()->display = PolygonAttributes::Display::Wireframe;
    // 修改属性，设置pressure为映射显示的云图
    filter->attributes()->scalar = "pressure";
    // 修改属性，在所有的节点上显示velocity矢量
    filter->attributes()->vector = "velocity";
}

修改过滤器的几何参数​

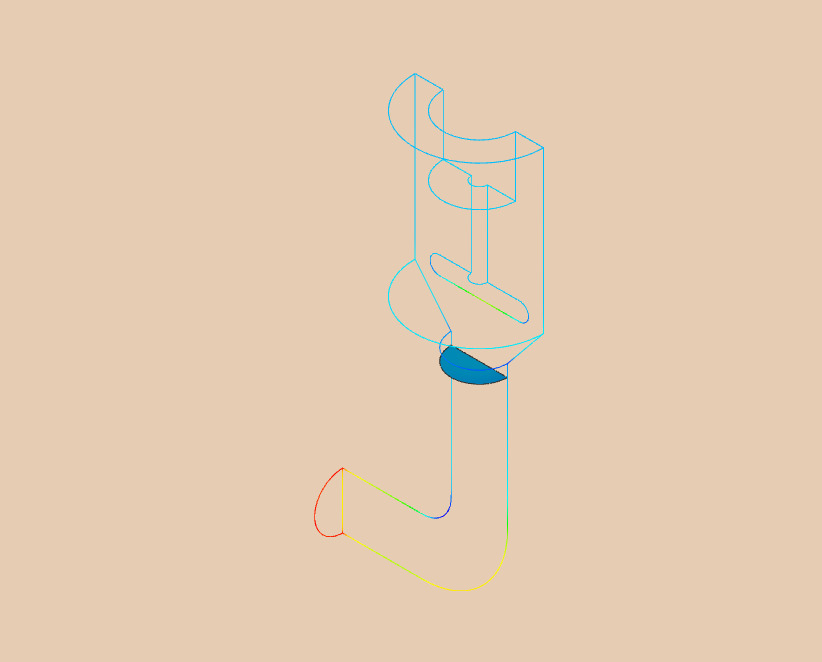

切平面过滤器的几何参数是指切平面的原点与法向，比如下面修改其法向为X-Z，

// 创建一个切面
auto filter = scenario->addSlice();
// 修改属性，设置display为Shaded_Outline的属性
filter->attributes()->display = PolygonAttributes::Display::Shaded_Outline;
// 修改参数，设置切面的法向方向为0, 1, 0
filter->parameters()->normal->set(0, 1, 0);
texture

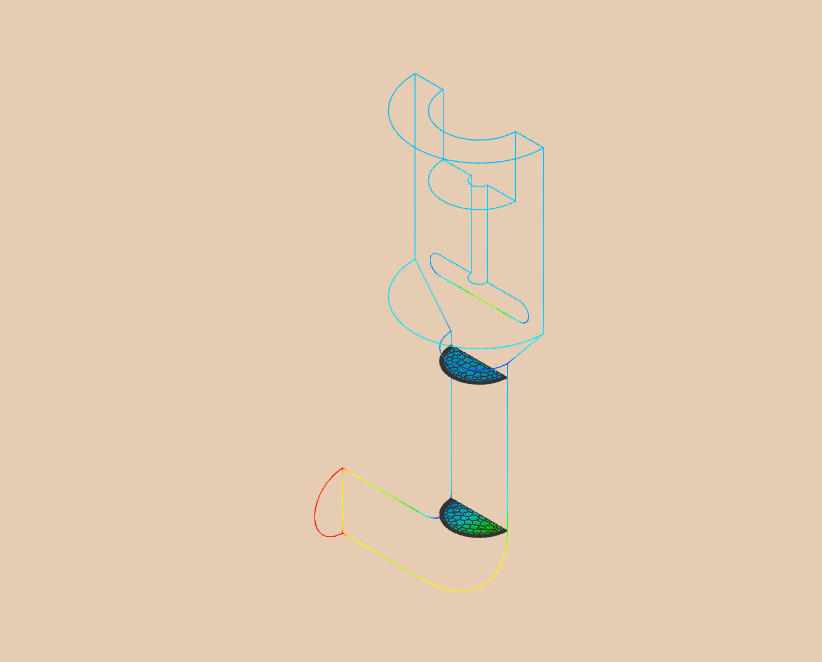

我们继续再创建一个切平面过滤器，然后设置一个不同的原点位置。

// 创建更多的切面，并设置不同的位置
auto filter = scenario->addSlice();
filter->attributes()->display = PolygonAttributes::Display::Shaded_Wireframe;
filter->parameters()->normal->set(0, 1, 0);
filter->parameters()->origin->set(0, 0, 0);
texture
