使用visualizer库

Visualizer库专用于读取CAE软件的源结果数据，并通过一系列提取手段，获得可视化数据，然后利用illustrator的核心模块构建出渲染场景，将结果在视图区呈现出来。

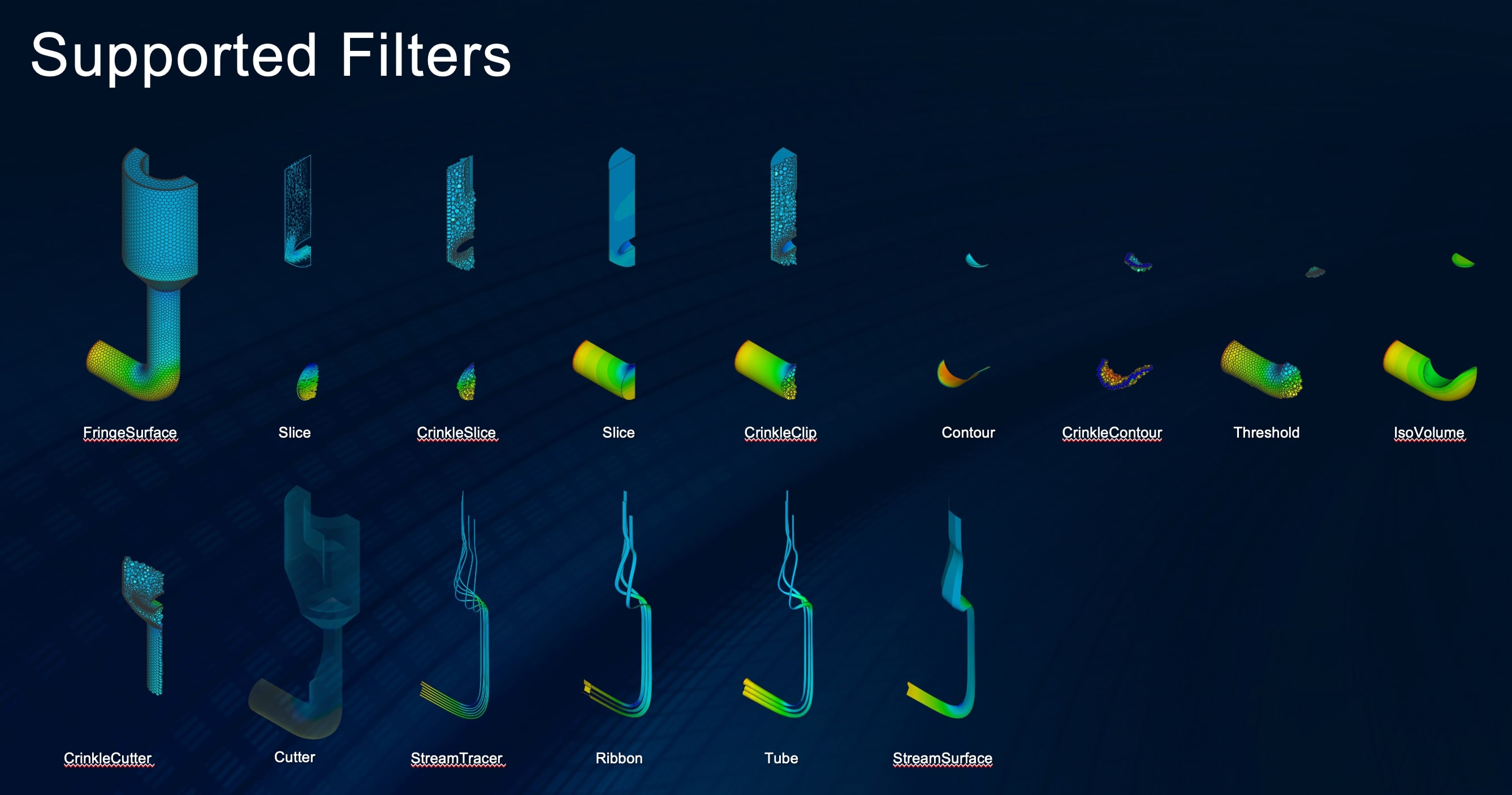

Visualizer采用基于管线的机制，实现数据源->过滤器->映射器->渲染器的数据流，过滤器类型包括以下几种。

texture

同时也支持时间序列数据，生成结果动画。

读取VTK支持类型的文件​

通过openSolution接口，将一个完整的CAE案例结果文件读取进来，创建一个DataSolution类的对象。该对象中包含了CAE结果中的网格数据，以及每个网格顶点上的标量、矢量信息。


// 读取VTK支持类型的文件，格式包括Ensighter、VTK、VTU、VTI、VTP、VTS、VTR、VTM、OpenFoam、CGNS、DICOM、LSDYNA、STL、OBJ、GAMBIT、TECPLOT等
auto solution = openSolution("C:/illustrator/test/model/PuppetValve/PuppetValve.xml.case");

从CAE源场中提取数据​

使用提取外表面数据接口​

首先需要创建一个场景Scenario，它可以管理一系列提取结果数据，并构建渲染节点。然后可以使用visualizer中提供的提取数据接口，比如addFringeSurface、addPolygonSurface、addSlice等。

// 创建分析场景，将已经打开的文件作为参数传入
auto scenario = std::make_shared<Scenario>(solution);
// 创建第一个Filter，抽取外表面数据
scenario->addFringeSurface();

// 根据场景生成渲染节点
auto node = scenario->build();

提取接口的属性参数​

过滤器的属性分为了几个不同的维度，包括：

  • visible：是否可见

  • appearence：呈现的材质，可以是某个指定的颜色、或者物理标量映射的颜色分布，也可以是一个其他贴图。

  • Display: 控制可视化数据的呈现方式，比如Outline、Wireframe、Shaded、Transparent、Sphere等。默认的属性类型是Shaded_Wireframe。

  • Scalar：控制呈现哪个物理标量信息，如压力、速度分量和速度值等。

  • Vector：控制呈现哪个物理矢量信息，可以是空，也可以选择模型中含有的某个矢量。

  • Color：如果appearence选择了指定颜色，那么就使用该属性中定义的颜色来呈现。

// 创建Filter，抽取外表面数据
auto filter = scenario->addFringeSurface();
// 修改Filter中的属性，设置display为Wireframe的属性
filter->attributes()->display = PolygonAttributes::Display::Wireframe;

绘制提取数据​

和其他教程中绘制渲染场景的方法一样，我们搭建好背景、相机，并组织好渲染通道，形成一个含有CAE外表面数据的渲染场景。


Application app;
auto widget = std::make_shared<OpenGLWidget>();
widget->setTitle("tutorial110_vtk-exam01");
auto pixelSize = widget->pixelSize();
auto background = _simpleBackground(_ivec2(pixelSize), _clr4(0.9, 0.8, 0.7, 1.0));
auto camera = _camera();
auto pass = _pass(node, background, camera);
auto scene = _scene({ pass });

const auto& boundingBox = solution->boundingBox;
*camera->orbitPoint = boundingBox->center();
home(camera, *boundingBox, *background->size);

auto renderer = std::make_shared<OpenGLRenderer>(widget);
renderer->render(scene);
widget->update();

auto windowSize = _ivec2(widget->size());
widget->onResize = [&](ResizeEvent* event) -> void {
    *windowSize = widget->size();
    auto pixelSize = widget->pixelSize();
    *background->size = pixelSize;
    setAspect(*camera->projectionMatrix, float(pixelSize[0]) / float(pixelSize[1]));
    renderer->render(scene);
    widget->update();
    };

auto getButton = [](MouseButton mouseButton) -> MouseManipulator::Button {
    MouseManipulator::Button button = MouseManipulator::Button::None;
    switch (mouseButton)
    {
    case MouseButton::Left: button = MouseManipulator::Button::Left; break;
    case MouseButton::Middle: button = MouseManipulator::Button::Middle; break;
    case MouseButton::Right: button = MouseManipulator::Button::Right; break;
    default: break;
    }

    return button;
    };

auto getModifier = [](Modifier modifier) -> MouseManipulator::Modifier {
    MouseManipulator::Modifier result = MouseManipulator::Modifier::None;
    switch (modifier)
    {
    case Modifier::Shift: result = MouseManipulator::Modifier::Shift; break;
    case Modifier::Ctrl: result = MouseManipulator::Modifier::Ctrl; break;
    case Modifier::Alt: result = MouseManipulator::Modifier::Alt; break;
    default: break;
    }

    return result;
    };

auto navigation = _manipulator_navigation(camera, windowSize, boundingBox);
navigation->bind("triggered", [&](MouseAction* action) -> void {
    renderer->render(scene);
    widget->update();
    });

widget->onMouseDown = [&](MouseEvent* event) -> void {
    auto button = getButton(event->button);
    auto modifier = getModifier(event->modifier);
    navigation->mouseDown(ivec2(event->x, event->y), button, modifier);
    };

widget->onMouseDrag = [&](MouseEvent* event) -> void {
    auto button = getButton(event->button);
    auto modifier = getModifier(event->modifier);
    navigation->mouseMove(ivec2(event->x, event->y), button, modifier);
    };

widget->onMouseUp = [&](MouseEvent* event) -> void {
    auto button = getButton(event->button);
    auto modifier = getModifier(event->modifier);
    navigation->mouseUp(ivec2(event->x, event->y), button, modifier);
    };

widget->onWheel = [&](WheelEvent* event) -> void {
    auto modifier = getModifier(event->modifier);
    navigation->mouseWheel(ivec2(event->x, event->y), modifier, event->up);
    };

app.exec();

return 0;

绘制结果​

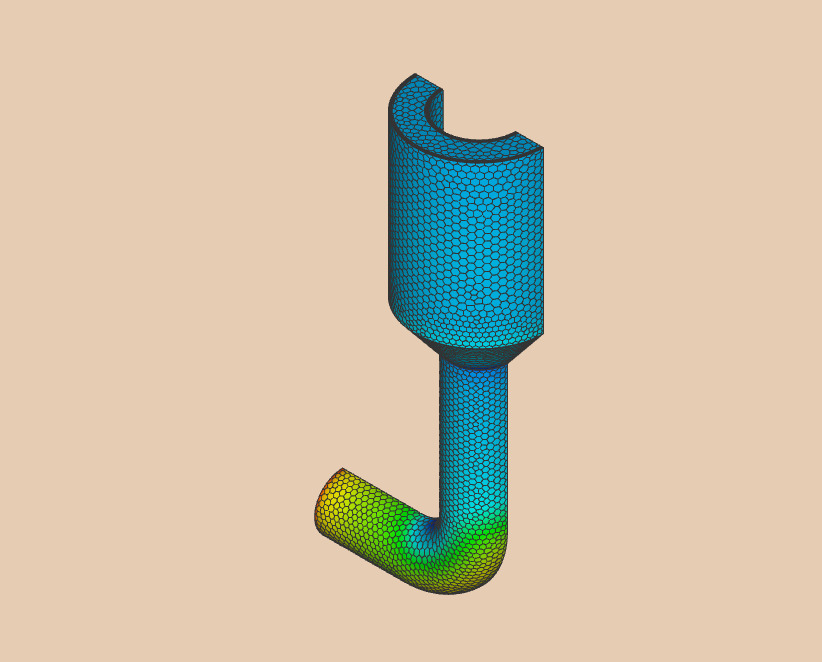

  • Shaded_Wireframe(默认)
texture

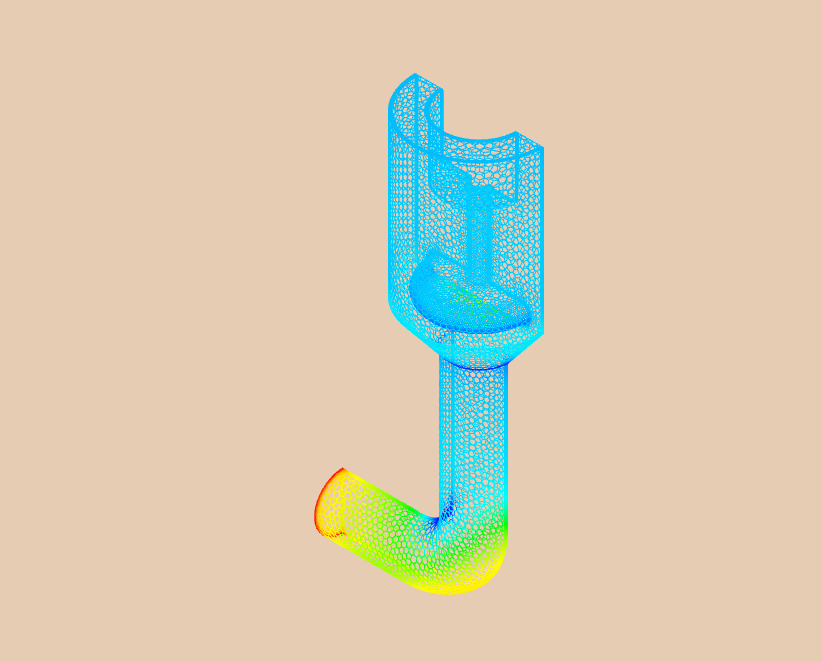

  • Wireframe
texture
